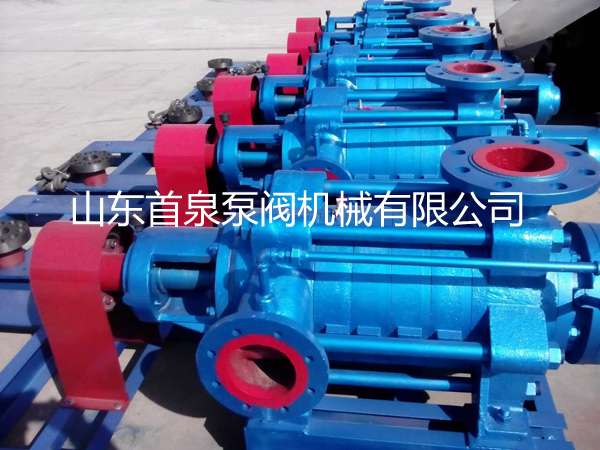

D型多級離心泵

產品簡介：
　　本型泵系多級，節段式離心清水泵 ，適用于礦山、工廠及城市給水、排水用。供輸送不含固體顆粒及磨料，不含懸浮物的清水、或物理化學性質類似于清水的其他液體。被輸送液體溫度在-20-80℃。
輸送液體的物理化學性質有特殊要求時，亦可以根據特殊要求改變泵的材質，使泵與所輸送液體物理化學性質相適應，改變材質后泵的性能參數和安裝尺寸與未經改變材質前的基本相同。

100D45型泵性能表

級數	流量		揚程 H (m)	轉速 n (r/min)	軸功率 (KW)	電機功率 (KW)	效率 η%	必需汽蝕余量 (HPSH) R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
2	54	15	100	2950	23.7	37	62 68 70	6.8 5.1 4.2	198
	85	23.6	90		30.6
	97	26.9	80		30.2
3	54	15	150		35.6	55
	85	23.6	135		46
	97	26.9	120		45.3
4	54	15	200		47.4	75
	85	23.6	180		61.3
	97	26.9	160		60.4
5	54	15	250		59.3	90
	85	23.6	225		76.6
	97	26.9	200		75.5
6	54	15	300		71.7	110
	85	23.6	270		91.9
	97	26.9	240		90.6
7	54	15	350		83	132
	85	23.6	315		107.2
	97	26.9	280		105.7
8	54	15	400		94.9	160
	85	23.6	360		122.6
	97	26.9	220		120.8
9	54	15	450		106.7	160
	85	23.6	405		137.9
	97	26.9	360		135.9

D46-50型泵性能表

級數	流量Q		揚程H(m)	轉速 n(r/min)	軸功率 Pa(kw)	電機功率	效率 η%	必需汽蝕余量(NPSH)R(m)	葉輪外徑D2(mm)
	(m3/h)	(L/S)
3	28	7.78	172.5	2950	24.8	37	53	2.5	208
	46	12.78	150		29.9		63	2.8
	50	13.89	144		31.0		63.2	3
4	28	7.78	230		33.1	45	53	2.5
	46	12.78	200		39.8		63	2.8
	50	13.89	192		41.3		63.2	3
5	28	7.78	287.5		41.4	55	53	2.5
	46	12.78	250		49.8		63	2.8
	50	13.89	240		51.6		63.2	3
6	28	7.78	345		49.6	75	53	2.5
	46	12.78	300		59.7		63	2.8
	50	13.89	288		61.9		63.2	3
7	28	7.78	402.5		57.9	90	53	2.5
	46	12.78	350		69.7		63	2.8
	50	13.89	336		72.2		63.2	3
8	28	7.78	460		66.2	90	53	2.5
	46	12.78	400		79.6		63	2.8
	50	13.89	384		82.6		63.2	3
9	28	7.78	517.5		74.4	110	53	2.5
	46	12.78	450		89.6		63	2.8
	50	13.89	432		92.9		63.2	3
10	28	7.78	575		82.7	132	53	2.5
	46	12.78	500		99.5		63	2.8
	50	13.89	480		103.2		63.2	3
11	28	7.78	632.5		91.0	132	53	2.5
	46	12.78	550		109.5		63	2.8
	50	13.89	528		113.5		63.2	3
12	28	7.78	690		99.3	132	53	2.5
	46	12.78	600		119.4		63	2.8
	50	13.89	576		123.9		63.2	3

150D30型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率Pa(kw)	電機功率	效率 η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
3	119	33.06	98.1	1480	43.05	75	74	2.8	305
	155	43.06	92.1		50.40		77	3.5
	190	52.78	84.0		58.06		75	4.7
4	119	33.06	130.8		57.40	90	74	2.8
	155	43.06	122.8		67.20		77	3.5
	190	52.78	112		77.42		75	4.7
5	119	33.06	163.5		71.75	110	74	2.8
	155	43.06	152.5		84.00		77	3.5
	190	52.78	140		96.78		75	4.7
6	119	33.06	196.2		86.10	132	74	2.8
	155	43.06	184.2		100.80		77	3.5
	190	52.78	168		116.16		75	4.7
7	119	33.06	228.9		100.45	160	74	2.8
	155	43.06	214.9		117.60		77	3.5
	190	52.78	196.0		135.52		75	4.7
8	119	33.06	261.6		114.80	200	74	2.8
	155	43.06	245.6		134.40		77	3.5
	190	52.78	224.0		154.88		75	4.7
9	119	33.06	294.3		129.15	200	74	2.8
	155	43.06	276.3		151.20		77	3.5
	190	52.78	252.0		174.24		75	4.7
10	119	33.06	327.0		143.50	220	74	2.8
	155	43.06	307.0		168.50		77	3.5
	190	52.78	280.0		193.60		75	4.7

200D43型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率 Pa(kw)	電機功率	效率 η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
3	190	52.78	135.9	1480	96.9	160	73	3.0	360
	288	80.00	122.4		120.0		80	4.7
	346	96.11	111.0		132.9		78	6.0
4	190	52.78	181.2		129.2	200	73	3.0
	288	80.00	163.2		160.0		80	4.7
	346	96.11	148.0		177.2		78	6.0
5	190	52.78	226.5		161.5	250	73	3.0
	288	80.00	204.0		200.0		80	4.7
	346	96.11	185.0		221.5		78	6.0
6	190	52.78	271.8		193.8	280	73	3.0
	288	80.00	244.8		240.0		80	4.7
	346	96.11	222.0		265.8		78	6.0
7	190	52.78	317.1		226.1	355	73	3.0
	288	80.00	285.6		280.0		80	4.7
	346	96.11	259.0		310.1		78	6.0
8	190	52.78	362.4		258.4	450	73	3.0
	288	80.00	326.4		320.0		80	4.7
	346	96.11	296.0		354.4		78	6.0
9	190	52.78	407.7		290.7	450	73	3.0
	288	80.00	367.2		360.0		80	4.7
	346	96.11	333.0		398.7		78	6.0

D280-43/84型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率Pa(kw)	電機功率	效率 η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
2	190	52.78	90.6	1480	64.2	110	73	3.0	360
	288	80.00	81.6		80.0		80	4.7
	346	96.11	74.0		89.4		78	6.0
3	190	52.78	135.9		96.9	160	73	3.0
	288	80.00	122.4		120.0		80	4.7
	346	96.11	111.0		132.9		78	6.0
4	190	52.78	181.2		129.2	200	73	3.0
	288	80.00	163.2		160.0		80	4.7
	346	96.11	148.0		177.2		78	6.0
5	190	52.78	226.5		161.5	250	73	3.0
	288	80.00	204.0		200.0		80	4.7
	346	96.11	185.0		221.5		78	6.0
6	190	52.78	271.8		193.8	280	73	3.0
	288	80.00	244.8		240.0		80	4.7
	346	96.11	222.0		265.8		78	6.0
7	190	52.78	317.1		226.1	355	73	3.0
	288	80.00	285.6		280.0		80	4.7
	346	96.11	359.0		310.1		78	6.0
8	190	52.78	362.4		258.4	400	73	3.0
	288	80.00	326.4		320.0		80	4.7
	346	96.11	296.0		354.4		78	6.0
9	190	52.78	407.7		290.7	450	73	3.0
	288	80.00	367.2		360.0		80	4.7
	346	96.11	333.0		398.7		78	6.0

D85-67型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率Pa(kw)	電機功率	效率 η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
3	55	15.28	222	2950	61.5	90	54	3.3	235
	85	23.61	201		71.5		65	4.0
	100	27.18	183		76.6		65	4.4
4	55	15.28	296		82.1	110	54	3.3
	85	23.61	268		95.4		65	4.0
	100	27.18	244		102.2		65	4.4
5	55	15.28	370		102.5	132	54	3.3
	85	23.61	335		119.3		65	4.0
	100	27.18	305		127.7		65	4.4
6	55	15.28	444		123.1	160	54	3.3
	85	23.61	402		143.1		65	4.0
	100	27.18	365		152.8		65	4.4
7	55	15.28	518		143.6	185	54	3.3
	85	23.61	469		166.9		65	4.0
	100	27.18	427		178.8		65	4.4
8	55	15.28	592		164.1	220	54	3.3
	85	23.61	536		190.8		65	4.0
	100	27.18	488		204.3		65	4.4
9	55	15.28	666		184.6	250	54	3.3
	85	23.61	603		214.6		65	4.0
	100	27.18	549		229.9		65	4.4

D450-60/84(250D60)型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率Pa(kw)	電機功率	效率 η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
3	360	100	184.6	1480	259.5	355	69.8	3	430
	450	125	175.1		286.1		75	4.6
	540	150	164.3		310.6		78	5.6
4	360	100	246.1		346.8	500	69.8	3
	450	125	233.5		381.5		75	4.6
	540	150	219.0		414.1		78	5.6
5	360	100	307.7		432.4	630	69.8	3
	450	125	291.9		476.9		75	4.6
	540	150	273.8		517.6		78	5.6
6	360	100	369.2		518.9	630	69.8	3
	450	125	350.3		572.3		75	4.6
	540	150	328.5		621.2		78	5.6
7	360	100	430.7		605.4	800	69.8	3
	450	125	408.6		667.6		75	4.6
	540	150	383.3		724.7		78	5.6
8	360	100	492.2		691.5	900	69.8	3
	450	125	467.0		763.0		75	4.6
	540	150	438.0		828.2		78	5.6
9	360	100	553.8		778.4	1000	69.8	3
	450	125	525.4		858.4		75	4.6
	540	150	492.8		931.7		78	5.6
10	360	100	615.3		864.9	1120	69.8	3
	450	125	583.8		953.8		75	4.6
	540	150	547.5		1035.3		78	5.6

D155-67型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率Pa(kw)	電機功率	效率 η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑 D2(mm)
	(m3/h)	(L/S)
3	95	26.38	228	2950	93.6	132	63	2.6	235
	155	43.06	201		114.7		74	4.5
	185	51.38	177		122.1		73	5.7
4	95	26.38	304		124.8	185	63	2.6
	155	43.06	268		152.9		74	4.5
	185	51.38	236		162.8		73	5.7
5	95	26.38	380		156	220	63	2.6
	155	43.06	335		191.1		74	4.5
	185	51.38	295		203.6		73	5.7
6	95	26.38	456		187.2	280	63	2.6
	155	43.06	402		229.3		74	4.5
	185	51.38	354		244.3		73	5.7
7	95	26.38	532		218.4	315	63	2.6
	155	43.06	469		267.6		74	4.5
	185	51.38	413		285		73	5.7
8	95	26.38	608		249.6	355	63	2.6
	155	43.06	536		305.8		74	4.5
	185	51.38	472		325.7		73	5.7
9	95	26.38	684		280.8	440	63	2.6
	155	43.06	603		344		74	4.5
	185	51.38	531		366.4		73	5.7

D280-65/84(200D65)型泵性能表

級數	流量Q		揚程 H(m)	轉速 n(r/min)	軸功率 Pa(kw)	電機功率 (kw)	效率η%	必需汽蝕余量 (NPSH)R(m)	葉輪外徑D2(mm)
	(m3/h)	(L/s)
3	210	58.33	209.1	1480	184.2	280	64	2.2	430
	280	77.78	198.75		215.1		70.4	3.35
	340	94.44	184.2		240.6		71	4.3
4	210	58.33	278.8		245.6	355	64	2.2
	280	77.78	265		286.8		70.4	3.35
	340	94.44	245.6		321.2		71	4.3
5	210	58.33	348.5		307	450	64	2.2
	280	77.78	331.25		358.6		70.4	3.35
	340	94.44	307		401.5		71	4.3
6	210	58.33	418.2		368.4	500	64	2.2
	280	77.78	397.5		430.3		70.4	3.35
	340	94.44	368.4		481.8		71	4.3
7	210	58.33	487.9		429.8	630	64	2.2
	280	77.78	463.75		502		70.4	3.35
	340	94.44	429.8		532.1		71	4.3
8	210	58.33	557.6		491.2	710	64	2.2
	280	77.78	530		573.7		70.4	3.35
	340	94.44	491.2		642.4		71	4.3
9	210	58.33	627.3		552.6	800	64	2.2
	280	77.78	596.25		645.4		70.4	3.35
	340	94.44	552.6		722.7		71	4.3
10	210	58.33	697		614	900	64	2.2
	280	77.78	662.5		717.1		70.4	3.35
	340	94.44	614		803		71	4.3

D型泵法蘭尺寸表 (橫向)

泵型號	進口法蘭尺寸								出口法蘭尺寸
	Dg	D	D1	D2	D4	b	f	n-фd1	Dg	D	D1	D2	D4	b	f	n-фd1
D80-30	80	200	160	133	-	22	-	4-ф17.5	80	200	160	133	-	26	-	8-ф17.5
100D16	100	205	170	145	-	18	-	4-ф18	100	215	180	155	-	24	-	8-ф18
125D25	125	235	200	175	-	20	-	8-ф18	125	270	220	188	-	32	-	8-ф25
150D30	150	280	240	210	-	24	-	8-ф23	150	300	250	218	-	32	-	8-ф25
200D43	200	335	295	265	-	26	-	8-ф23	200	375	320	282	259	38	4.5	12-ф30
D25-50	80	185	150	125	-	18	-	4-ф18	80	210	170	140	120	30	4	8-ф23
D46-50	80	185	150	125	-	18	-	4-ф18	80	210	170	140	120	30	4	8-ф23
D85-67	150	260	225	200	-	20	-	8-ф18	150	340	280	240	203	38	4.5	8-ф34
D155-67	150	260	225	200	-	38	-	8-ф34	150	340	280	240	203	38	4.5	8-ф34
D280-43/84	200	340	295	268	-	28	-	8-ф22	200	375	320	285	259	38	4.5	12-ф30
D280-65/84	200	340	295	268	-	30	-	12-ф22	200	415	345	285	259	44	4.5	12-ф36
D450-60/84(250D60)	250	405	355	320	-	32	-	12-ф26	250	470	400	345	315	48	4.5	12-ф36
