SZ系列水環式真空泵

SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體中允許混有少量液體。它被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。     　　由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。工作真空范圍為-0.03---0.08MPa。

技術參數

型 號 真空最大吸氣量 （m3/min) 壓縮機最大排氣量 （m3/min) 電機 功率 (Kw) 轉速 r.p.m 水耗量 (L/min) 最大真空度 (%) 最大壓力 (MPa) 泵重 (整機) (Kg) 當真空度為 當壓力為 (MPa) 真空泵 壓縮機 0% 40% 60% 80% 90% 0 0.05 0.08 0.1 0.15 SZ-1 1.5 0.64 0.4 0.12 - 1.5 1 - - - 4 5.5 1440 10 84 0.12 310 SZ-2 3.4 1.65 0.95 0.25 - 3.4 2.6 2 1.5 - 7.5 11 1450 30 87 0.14 380 SZ-3 11.5 6.8 3.6 1.5 0.5 11.5 9.2 8.5 7.5 3.5 22 37 970 70 92 0.17 1300 SZ-4 27 17.6 11 3 1 27 26 20 16 9.5 70 80 730 100 93 0.21 1500

水環泵真空性能曲線

水環壓縮機性能曲線

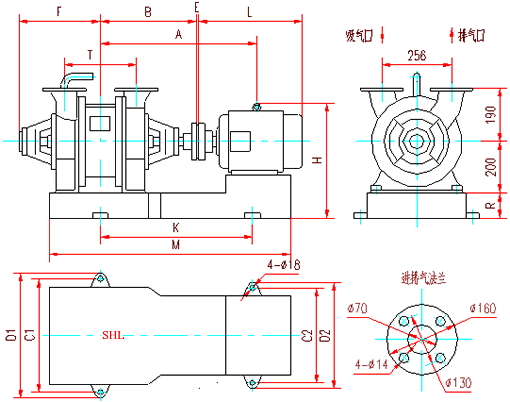

  SZ-1、SZ-2真空泵 SZ-1、SZ-2壓縮機外形及安裝尺寸   Z-3真空泵、壓縮機 SZ－4真空泵、壓縮機外形及安裝尺寸      SZ-1、SZ-2真空泵外形及安裝尺寸

技術參數

代號 A B C1 C2 D1 D2 E F H R K T M L 地腳螺栓 SZ-1 528 313 420 342 470 392 2 280 315 87 513 190 813 414   M16×400 SZ-2 646 378 454 370 514 430 2 346 315 80 640 320 1029 523

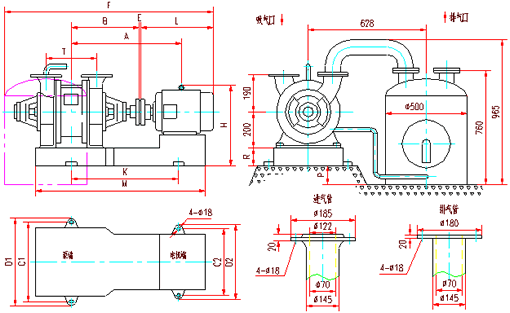

SZ-1、SZ-2壓縮機外形及安裝尺寸

SZ-3真空泵、壓縮機外形及安裝尺寸

技術參數

代號 A B C D H I J K L M N P Q R S SZ－3真空泵 2202 4 768 655 1177 1737 1357 1100 330 142.5 912.5 295 380 420 1050 SZ－3壓縮機 2357 4 768 655 1246 1836 1357 1100 330 142.5 912.5 295 380 420 1050 代號 T V2 V1 W1 W2 X Y d1 d2 d3 d4 d5 d6   地腳螺栓 SZ－3真空泵 650 480 580 650 550 20 320 235 200 125 205 170 100       M24×630 SZ－3壓縮機 650 540 580 650 610 20 320 235 200 125 205 170 100

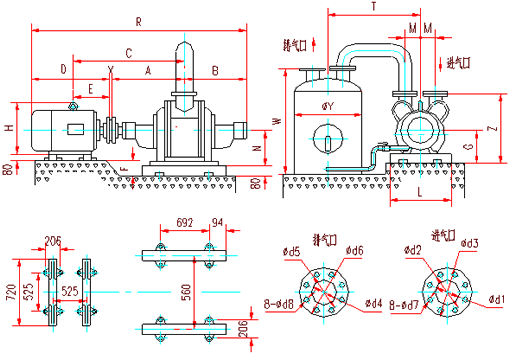

SZ－4真空泵、壓縮機外形及安置尺寸



代號 A B C D H G X M Y W T N L SZ-4真空泵 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826 SZ-4壓縮機 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826 代號 R Z d1 d2 d3 d4 d5 d6 d7 d8 F E 地腳螺栓 SZ-4真空泵 2733 950 175 225 290 150 225 260 18 18 70 575   M24×630 SZ-4壓縮機 2733 950 175 225 290 150 225 260 18 18 70 575
