2BV系列水環真空泵

產品名稱: 2BV系列水環真空泵
產品分類: 真空泵
公司名稱: 山東首泉泵閥機械有限公司
型號規格:
產品用途:
添加時間: 2020-08-12
分????享:

產品詳情

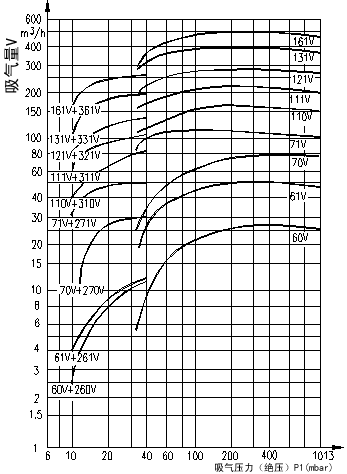

2BV系列真空泵適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓(97%真空度)。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管，以對泵進行保護。如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在真空泵上。作為壓縮機用時，其壓力大至0.26MPa(絕壓) 性能特點 1、機泵同軸式直聯設計，節省空間，易于安裝。 2、采用機械密封作為標準配置,消除了泄露,維護簡便。 3、運行平穩，噪音可低至62分貝。 4、統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質更適用于更為苛刻的應用。 5、獨特的柔性排氣口設計，不會(huì )產生過壓縮，確保了2BV在其性能范圍內效率較佳. 選型示例： ?、僭O計點參數：　　吸氣量v=100m3/h 　　吸氣壓力P1=40mbar ?、谄溆鄥低瑯藴薁顟B(tài)（見注）　　選擇與設計點①接近的一條曲線 ?、郾纠袨?1V 　　根據曲線編號查出相應的產品型號　?。炊ㄙJ號，但僅限于標準型）　　如本例中可從71V中查得泵型為　　2BV2071－ONC06-1p 　注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。

技術參數

曲線編號	產品型號	最大氣量m³/min	極限真空-Mpa	電機功率kW	泵轉速r.p.m	工作液流量L/MIN	噪音 dB(A)	重量kg
60V	2BV-2060	0.45	0.097	0.81	2880	2	62	37
61V	2BV-2061	0.86	0.097	1.45	2880	2	65	41
70V	2BV-2070	1.33	0.097	2.35	2850	2.5	66	66
71V	2BV-2071	1.83	0.097	3.85	2860	4.2	72	85
110V	2BV-5110	2.75	0.097	4	1450	6.7	63	120
111V	2BV-5111	3.83	0.097	5.5	1450	8.3	68	150
121V	2BV-5121	4.66	0.097	7.5	1450	10	69	210
131V	2BV-5131	6.66	0.097	11	1430	15	73	280
161V	2BV-5161	8.33	0.097	15	970	20	74	390
110V	2BV-6110	2.75	0.097	4	1450	6.7	63
111V	2BV-6111	3.83	0.097	5.5	1450	8.3	68
121V	2BV-6121	4.66	0.097	7.5	1450	10	69
131V	2BV-6131	6.66	0.097	11	1430	15	73
161V	2BV-6161	8.33	0.097	15	970	20	74

2BV2水環真空泵外形尺寸

型號	A	B	B1	E	H1	H2	H3	H4	H6	M	P2
2BV2060	455	186	140	100	90	118	126	195	37.5	244	250
2BV2061	476	186	140	100	90	118	126	195	37.5	263	250
2BV2070	545	223	160	140	100	128	146	222	33	280	270
2BV2071	566	223	190	140	112	140	158	234	45	309	300
型號	P3	R	S2	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV2060	180	217	φ10	110	25.5	21	G1"	G3/8"	G1/4"	G3/8"
2BV2061	180	236	φ10	110	25.5	21	G1"	G3/8"	G1/4"	G3/8"
2BV2070	203	252	φ12	110	33	27	G11/2"	G3/8"	G1/4"	G3/8"
2BV2071	225	278	φ12	110	33	27	G11/2"	G3/8"	G1/4"	G3/8"

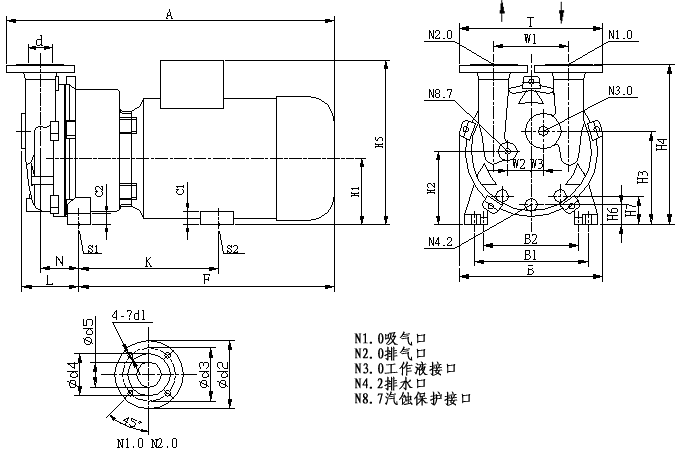

2BV5水環真空泵外形尺寸

型號	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5
2BV5110	637	325	255	190	41	26	140	156	202	361	328
2BV5111	679	325	265	216	36	26	150	166	212	371	363
2BV5121	771	347	265	216	36	26	150	167	217	385	363
2BV5131	852	377	300	254	35	30	175	194	249	427	435
2BV5161	1044	479	370	279	30	30	210	225	303	521	485
型號	H6	H7	K	L	F	N	S1	S2	T	d1	d2
2BV5110	38	57	342	130	464	92	φ12	φ12	340	19	160
2BV5111	48	68	348	130	500	92	φ12	φ12	340	19	160
2BV5121	39	60	430	147	584	97	φ12	φ12	381.5	19	182
2BV5131	53	76	477.5	147	658.5	103	φ15	φ15	381.5	19	182
2BV5161	51	80	555	201	808	138	φ15	φ15	450	22	200
型號	d3	d4	d5	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV5110	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5111	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5121	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5131	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5161	156	130	80	250	81	41	DN80	G3/4"	G3/8"	G3/8"

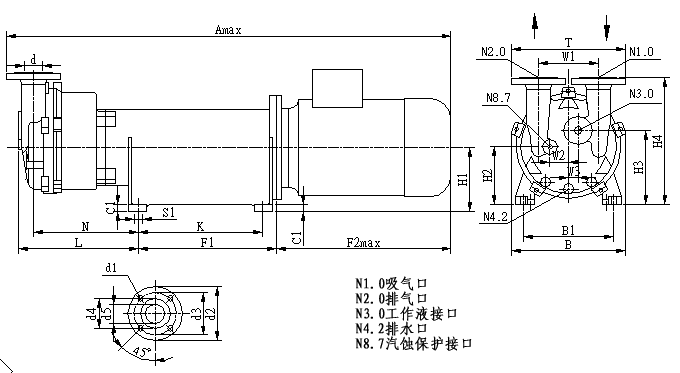

型號	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	K	L	N	W1
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281	180
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327	180
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342	200
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357	200
2BV6161	1625	479	370	26	461	640	215	230	310	526	414	480	416	250
型號	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8.7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4"	G3/8"	G3/8"

點擊次數：0?? 更新時間：2020-08-12?? 【打印此頁】?? 【關閉】
